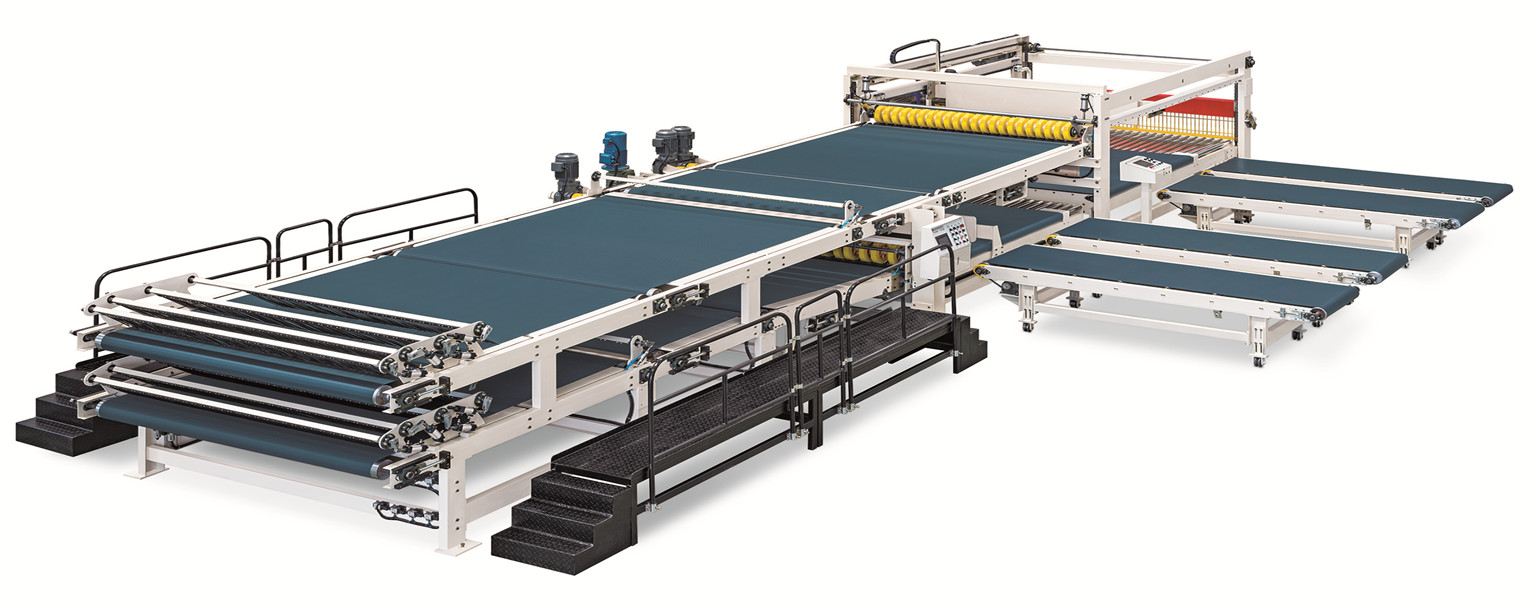

本機是瓦楞紙生產線后段完成的紙板整理、重疊輸送、堆積并橫出的設備。可匹配中、高速瓦楞紙板生產線，實現電腦自動計數、按每垛設定數量自動分堆，自動精準換單。
電力、氣動部分
伺服電機和變頻電機
SMC、亞德客等品牌氣動元件
執行部分
優質熱軋槽鋼框架
優質無縫鋼管、精拔鋼管動平衡校驗的輸送輥
采用瑞士瑞寶龍輸送帶
傳動部分
進口同步帶傳動
哈爾濱HRB 精密軸承
進口聯軸器
控制部分
吊籃平臺升降控制：伺服電機
輸送段輸送控制：施耐德達變頻器
后擋板控制：伺服電機控制快速定位
升降控制：伺服精確計算
操作監視：施耐德觸摸屏
監測控制：施耐德PLC，德國倍加福接近開關、光電開關
低壓電器：施耐德電器
上層采用四段平皮帶紙板輸送、下層采用三段平皮帶紙板輸送，與生產線速度同步控制，換堆、
換單時自動調整速度，確保動作順暢、可靠 ；
上下層獨立運行，同時實現兩種規格紙板堆碼 ；
上下層進紙端采用4 組碳纖維壓紙排刷壓紙，并可根據紙板長度，調整壓紙狀況 ；
上下層后兩段輸送段之間有氣動托紙板及氣動壓紙鋼帶，自動控制升降，實現換堆、換單時紙
板自動可靠分離 ；
上層吊籃式堆碼、下層龍門式堆碼，交流伺服控制，抬升平穩 ；
上下層全為平皮帶式堆碼橫排，堆碼達到設定數量時自動平穩橫向出紙 ；
后擋板位置交流伺服控制自動調整，實現快速可靠換單及紙板快速有效輸出 ；
上下層激光測距光電準確測量堆紙高度 ；
附帶動力小車快速將橫排出紙排出，無動力小車提供輸送及打包平臺 ；
輸紙皮帶采用專用張緊裝置張緊，調整方便且使用壽命長 ；
龍門堆碼機彩色觸摸屏操作監視，操作簡單，監視直觀 。
